裝機必看:機箱前置USB擴展面板連接向?qū)?圖文教程

　你是否擁有一臺新電腦且具有前置數據交換接口,但是搞不清楚該如何把這些小線纜連接到主板上，而且時不是會聽有人說：USB 前置接口把我的XX優盤燒了，痛苦。其實如果能細心正確的接好USB線，這會給我們工作帶來很大的方便，今天讓我們在這里給示范一下給大家看看吧。

?

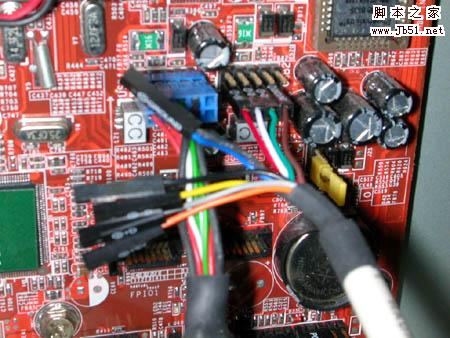

不要給凌亂的樣子給嚇倒了...實際比你想像中還要容易
什么是USB?
　　USB它的全稱為Universal Serial Bus,中文可譯成"萬用串列總線",這項技術數年前已經在幾家公司中得到發展,如Compaq,IBM, Intel, Microsoft等等.現在演變成為每一塊主板所必須集成的固化物,USB所能連接的設備可達127個且允許熱插拔.意思就是說你不需要斷開電源與電腦之間的連接直接分離USB設備。
　　USB信號傳輸時需要量5V的電壓支持.這個特點允許小設備能直接從電腦電源得到供電,而不需為每個設備提供外置電源.然而,如果你外接幾個網絡集線器,那外置電源是必須的.USB接品有兩種接口外型A和B.A型接口較普遍,而且很小形像矩形.B型接口,又稱"D"接口,通常只會出現在擴展USB線里。
　　USB具有兩種規格,分別是V1.1,和2.0.USB 1.1傳輸速度為12M/秒,而USB2.0提高至360到480M/秒.USB2.0是向下兼容USB1.1,這意味問及此事將一個USB 2.0的設備插到USB1.1口中,只能按USB 1.1的速度運行。
　　剛才為大家簡單地介紹USB的發展,及特點,下面讓我們來看看該如何把這些小線纜連接到主板。
USB連線
　　回顧在上面頂端的照片,許多的小線纜令它看起來十分煩惱.其實不然.只有4,或者5條線連接到每個端口,而且一般主板通常都有兩個端口。（有時候你從一些OEM版如戴爾，惠普誅如此類的電腦找到單獨USB接口。）領航的第一張圖共包括了九條線和兩個端口。如果你是這樣的想它，你就會明白只有少量的線纜是工作的。

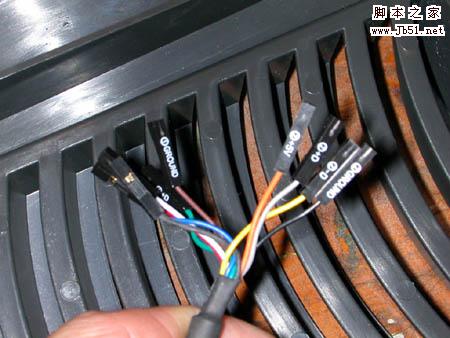

接好一個USB接口,只需要這四根線.標著不同的符號

本文引用自www.jb51.net

四條線的定義：
　　 5V：負責供應電流給USB設備
　　兩條DATE線：負責數據傳輸及交換
　　ground:地線
　　一部分的USB數據線會多出一條額外的地線，這是為了能更好的引導如何連接。如下面，插座下面是四根針，上面剛好對應著擁有“五條線”的那條數據線。
USB導接圖

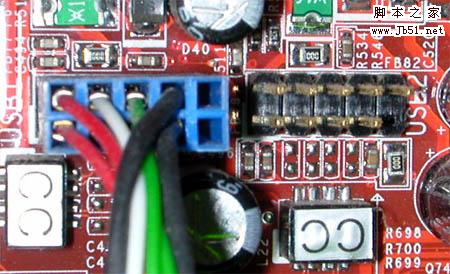

　　上面顯示了某型號主板中的兩個USB端口接線，每個USB插座可安裝兩個USB接口。分別對應著當中四條細小的線纜?？粗@幅圖上沒有插線的USB插座，它具有9根豎針。這里可供出兩個USB接口。
　　我們在大概把插針的面局分面三大種，也有個別主板USB插座是與眾不同的,但不要緊,你只要參照主板說明書,將USB線對號入座就可以了.或者還可以上官方網頁的下載主板的文檔說明書查看。

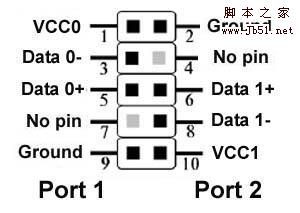

九根插針的輸出接口較容易連接，只要依照線上的圖案按步就班的插下去就完成任務。



這種輸出接口顛覆了插線的順序，是個較典型的例子，除了上述八條線外，它還增多了兩條地線。



可以從技嘉的一些主板上看到此種“異形”接口

連接”開始
　　第一步:分好兩組USB接線.
　　此時, 請叁考你的主板手冊而且決定插針?biāo)璧牟季帧?我會在這里等候你去細細的看。。。。。?；貋砹藛?？速度挺快的：），那么下一個步驟“對癥下藥”了：帶著你手上那捆細小的線纜挨著圖來插進分隔的兩排插針。



　　在此我強烈要求大家必須在斷開電源的情況連接USB數據線，如果在通電的情況下插上USB連線，它是不能正常工作的，發生這種情況時，建議你把線帶電拔了（放心，不會傷害主板），然后斷開主機上的電源，再重新插一遍。
　　第二步:認清小插頭的符號與主板上的位置。
　　把數據線排列好順序（如：VCC DA DA-，Ground),使用正確的姿勢把手豎正穩穩的插下去。要注意的是千萬不能把 5V那條線插到DATA針里，不然就會很容易引起燒主板或者USB設備。
　　了解上面三個圖表的結構特點，你就會胸有成竹地行動了。如果你所使用USB數據線接頭是捆綁在一塊兒的（十線），即使你把連接的位置相反了，也可以正常工作。
　　當你工作的時候還可以加倍檢查你連接設備是否工作于正常狀態。

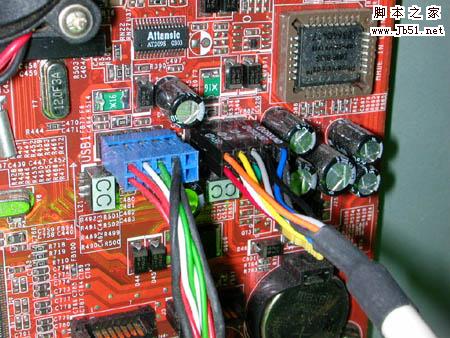

?接完一邊.
?

大功告成
　　看完以后，感覺不難，是嗎？：）最后提醒連接之前再次檢查你的電源開關是否已經斷開了，你會享受到接USB線的樂趣,從此不用辛苦地彎過腰去搜索電腦后面的接口.....COOL!!!!
