UG NX8.0

UG（Unigraphics NX）是Siemens PLM Software公司出品的一個產品工程解決方案，它為用戶的產品設計及加工過程提供了數字化造型和驗證手段。Unigraphics NX針對用戶的虛擬產品設計和工藝設計的需求，提供了經過實踐驗證的解決方案。

軟件截圖1

軟件特色

ug8.0軟件的CAD功能采用了當今世界上最先進的直接建模技術。使用它不僅能產生出無可挑剔的實體模型，而且在曲面造型方面也具有強大的功能。再加上與工業造型模塊Shape studio的完美融合。使得曲面造型方法更加豐富,從而使得體現藝術與靈感的曲面造型完美的融入產品設計中。

在裝配功能方面，UGNX8.0軟件可以滿足對超大型裝配件的創建，控制與管理，其獨特的WAVE技術，不僅使得產品級的設計控制成為可能。而且為產品設計團隊的并行工作提供了一個良好的環境。此外，NX軟件還針對產品的質量提供了專門的解決方案，利用它可進行三維尺寸公差分析，故障檢查，質量數據收集、發布、分析及管理。

UGNX8.0軟件的CAM模塊向用戶提供了當今世界上最好的CAM技術。利用它可針對任何加工任務生成優化而可用的數控加工路徑。其所支持的加工方法有平面銑削，二軸仿形銑，多坐標銑削，車削，線切割及薄片加工等。此外，其強大的后處理工具可實現與任何機床的接合，是一個高效的制造解決方案。

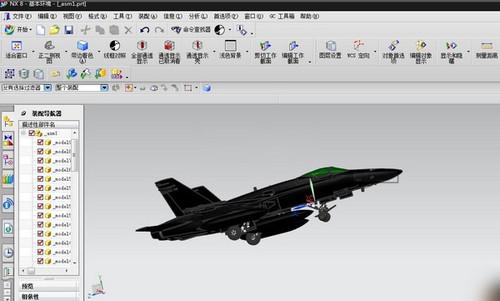

軟件截圖2

功能介紹

工業設計

NX 為那些培養創造性和產品技術革新的工業設計和風格提供了強有力的解決方案。利用 NX建模，工業設計師能夠迅速地建立和改進復雜的產品形狀， 并且使用先進的渲染和可視化工具來最大限度地滿足設計概念的審美要求。

產品設計

NX 包括了世界上最強大、最廣泛的產品設計應用模塊。 NX 具有高性能的機械設計和制圖功能，為制造設計提供了高性能和靈活性，以滿足客戶設計任何復雜產品的需要。 NX 優于通用的設計工具，具有專業的管路和線路設計系統、鈑金模塊、專用塑料件設計模塊和其他行業設計所需的專業應用程序。

NC加工

UG NX加工基礎模塊提供聯接UG所有加工模塊的基礎框架，它為UG NX所有加工模塊提供一個相同的、界面友好的圖形化窗口環境，用戶可以在圖形方式下觀測刀具沿軌跡運動的情況并可對其進行圖形化修改：如對刀具軌跡進行延伸、縮短或修改等。

模具設計

UG是當今較為流行的一種模具設計軟件，主要是因?yàn)槠涔δ軓?qiáng)大。

模具設計的流程很多，其中分模就是其中關建的一步。分模有兩種：一種是自動的，另一種是手動的，當然也不是純粹的手動，也要用到自動分模工具條的命令，即模具導向。
